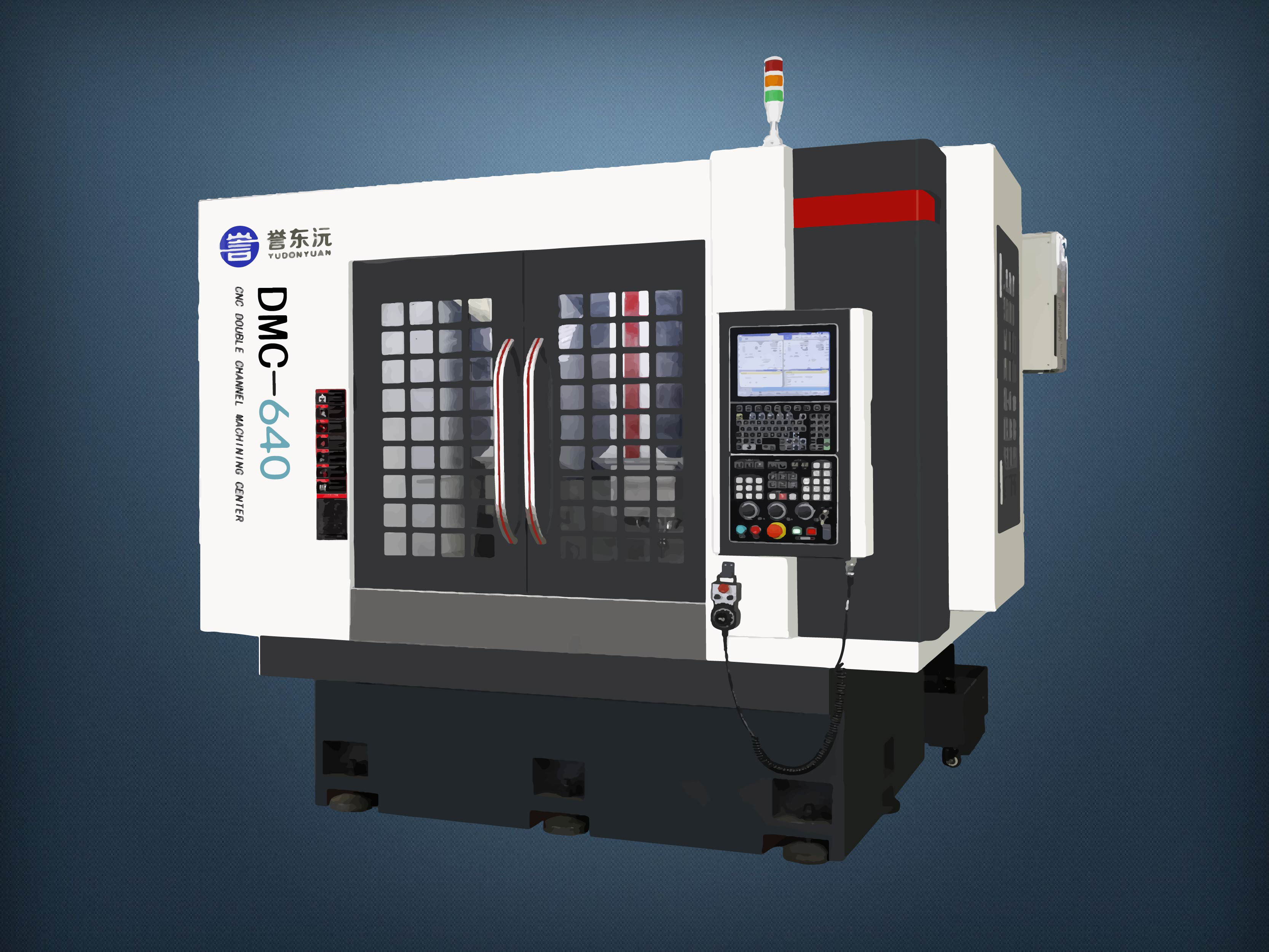

DMC-640雙通道高速龍門加工中心，雙通道結構設計。低成本高效率加工的不二選擇。為平板電腦、手機中框、新能源零件等大體量加工領域量提供完美加工解決方案。
產品特點：
1、DMC-640雙通道高速龍門加工中心是橫梁固定、工作臺移動、龍門框架式結構。
2、機床采用獨具匠心的雙通道設計結構，雙主軸，雙工作臺、雙刀庫，一次裝夾，兩個通道同時加工，加工效率大幅提升.
3、ATC刀具交換系統，使用24T刀臂式刀庫，換刀速度快，性能穩定可靠。
4、主軸采用永磁同步高速電主軸，最高轉速高達30000rpm，可進行高光切削。
5、三軸采用高精度滾珠絲桿驅動,低成本高效率加工的優先選擇。
應用領域：
1、DMC-640雙通道高速龍門加工中心，可用于3C行業、新能源汽車零部件、通用機械等行業的大批量加工領域。
2、DMC-640尤其適用于平板電腦、 手機中框、新能源零件等加工領域的高產出高效率加工。
3、一臺DMC-640等效于2～3臺同規格鉆攻機的生產效率。相當于加工效率提高2～3倍，占地面積件減少50%～60%，極大的降低生產費用。
DMC-640雙通道高速龍門加工中心技術參數
|
序號 |
項目ITEM |
DMC-640 |
|
1 |
工作臺數量（Number of tables） |
2個 |
|
2 |
工作臺尺寸（Table size） |
800×400mm |
|
3 |
T型槽尺寸（T-groove size） |
5個—12mm×80mm |
|
4 |
工作臺最大承重（Table loading Max） |
150Kg |
|
5 |
橫梁托板左右行程（X-axis travel） |
X1/X2軸：420mm |
|
6 |
工作臺前后行程 （Y-axis travel） |
Y1/Y2軸：620mm |
|
7 |
主軸箱上下行程 （Z-axis travel） |
Z1/Z2軸：220mm |
|
8 |
主軸端面至工作臺面距離 （Min.distance from spindle end to table） |
200mm～420mm |
|
9 |
主軸轉速范圍（Spindle speed） |
30000rpm |
|
10 |
主軸電機功率（Spindle motor power） |
7.5Kw(永磁同步電主軸) |
|
11 |
主軸錐孔（Spindle taper） |
BT30 |
|
12 |
直線坐標快移速度（Rapid traverse） |
X1/X2/Y1/Y2：48m/min Z1/Z2：48m/min |
|
13 |
直線坐標切削進給速度（Feeding speed） |
1～20000mm/min |
|
14 |
驅動方式（Driving mode） |
滾珠絲桿 |
|
15 |
定位精度（ISO 230-2）（Positioning ccuracy） |
0.006mm |
|
16 |
重復定位精度（ISO 230-2）（Repeated accuracy） |
0.003mm |
|
17 |
刀庫數量 |
2個 |
|
18 |
刀庫容量（Tool magazine capacity） |
24T機械手 |
|
19 |
刀具最大直徑×長度（Max.tool diameter×L） |
φ60mm×200mm |
|
20 |
換刀時間（Tool changing time） |
1.5″(T-T) |
|
21 |
換刀方式（Tool changing mode） |
雙向就近選刀 |
|
22 |
刀具最大重量（Max.tool Weight） |
3Kg |
|
23 |
數控系統 （CNC system） |
HNC 818D |
|
24 |
機床外形尺寸L×W×H （Machine dimension） |
2600×2000×2100mm |
|
25 |
機床重量（Machine weight） |
5500Kg |
