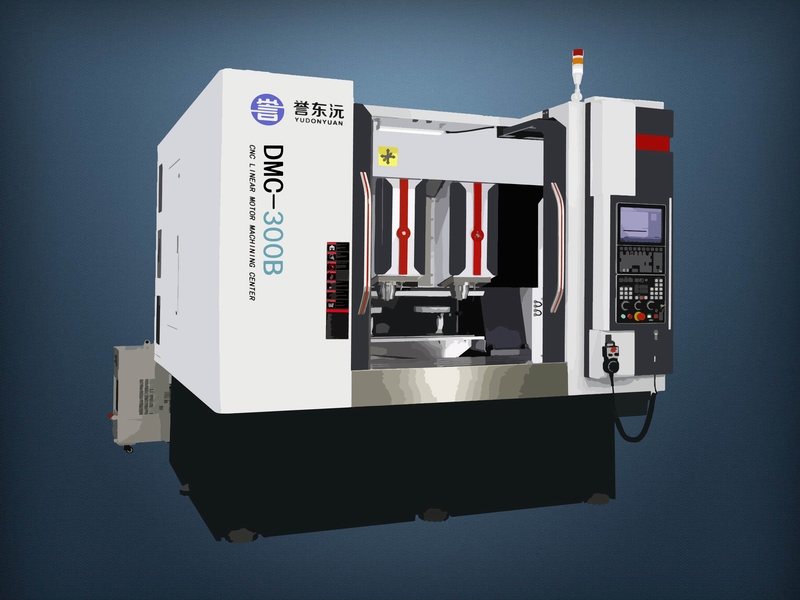

DMC-300B直線電機三主軸高速龍門加工中心，采用三主軸完全獨立設計結構，完美摒除傳統三主軸同動結構的工藝缺陷，加工效率及加工精度得到極大的提升！
產品特點：

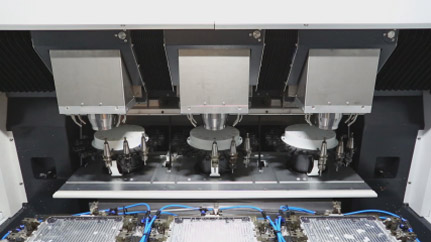

1、 DMC-300B可同時裝夾12寸或15寸平板電腦治具3個，或6.5寸手機治具9個，一次裝夾，三頭同時加工，加工效率倍速提升。
一臺DMC-300B相當于3臺傳統鉆攻機的生產效率，同時占地面積大幅減少。極大的降低生產費用。
2、 DMC-300B控制7個直線軸，3個主軸，3個刀庫，1個刀庫軸，共控制軸數達14個。
3、 X、Y個方向的4個直線軸均采用高推力的直線電機，最短的傳動鏈，零反向間隙，持久保持精度穩定。7、 譽東沅獨有的直線電機核心算法及高精度控制技術，帶來告辭平滑前瞻的加減速運動控制，實現高速實時響應。
8、進口Renishaw高精度光柵尺閉環檢測，定位精度5um，重復定位精度3um。
DMC-300B直線電機三主軸高速龍門加工中心技術參數
|
序號 |
項目ITEM |
DMC-300B |
| 1 |
工作臺數量（Number of tables） |
1個 |
| 2 |
工作臺尺寸（Table size） |
1400×500mm |
| 3 |
T型槽尺寸（T-groove size） |
5個—12mm（寬）×100mm（間距） |
| 4 |
工作臺最大承重（Table loading Max） |
200Kg |
| 5 |
橫梁托板左右行程（X-axis travel） |
X1/X2/X3軸：450mm |
| 6 |
工作臺前后行程 （Y-axis travel） |
Y軸：500mm |
| 7 |
主軸箱上下行程 （Z-axis travel） |
Z1/Z2/Z3軸：220mm |
| 8 |
主軸端面至工作臺面距離 （Min.distance from spindle end to table） |
160mm～380mm |
| 9 |
主軸最高轉速（Spindle speed） |
30000rpm |
| 10 |
主軸電機功率（Spindle motor power） |
11Kw(永磁同步高速電主軸) |
| 11 |
主軸錐孔（Spindle taper） |
BT30 |
| 12 |
直線坐標快移速度（Rapid traverse） |
X1/X2/X3/Y軸：60m/min
Z1/Z2/Z3軸：48m/min
|
| 13 |
直線坐標切削進給速度（Feeding speed） |
1～20000mm/min |
| 14 |
驅動方式（Driving mode） |
X1/X2/X3/Y軸：直線電機 Z1/Z2/Z3軸：滾珠絲桿 |
| 15 |
定位精度（ISO 230-2）（Positioning accuracy） |
0.005mm |
| 16 |
重復定位精度（ISO 230-2）（Repeated accuracy） |
0.003mm |
| 17 |
刀庫數量 |
3個 |
| 18 |
刀庫容量（Tool magazine capacity） |
15T傘形 |
| 19 | 刀具最大直徑×長度（Max.tool diameter×L） |
φ50mm×130mm |
| 20 |
換刀時間（Tool changing time） |
3″～4″(T-T) |
| 21 |
換刀方式（Tool changing mode） |
固定地址 |
| 22 |
刀具最大重量（Max.tool Weight） |
2Kg |
| 23 |
數控系統 （CNC system） |
HNC-818D |
| 24 |
機床外形尺寸L×W×H （Machine dimension） |
2600×2700×2400mm |
| 25 |
機床重量（Machine weight） |
7600Kg |
